Быстрый старт по подключению mNVR BITREK

Комплектация

В коробке вы найдете:

  • Устройство mNVR BITREK
  • Гарантийный талон
  • GPS антенну
  • Wifi антенну
  • 2 LTE антенны
  • Кабель питания
  • Кабель CONNECT bus
  • Кабель датчиков
  • Ключ


Подключение

  1. С помощью ключа откручиваем винты и вытаскиваем защитную планку:
  2. После установки SIM-карты подключаем антенны к устройству:
  3. После подключения антенн к устройству необходимо подключить его к питанию
    1. Если вам нужно подключить его к CONNECT шине, тогда используйте следующий кабель
    2. Если же до питания 12V тогда используйте следующий кабель (желтый +, черный -)

Пример подключения к питанию:

После подключения к питанию для полной загрузки устройства требуется 1-2 мин.

После загрузки убедитесь, что индикация прошла успешно

Цвет индикатора Расположение Значение Состояние
красный со стороны камер индикатор питания и состояния CAN должен светиться постоянно если подключен CAN, мигает если CAN не подключен, если не светится – тогда проблемы с питанием или CAN
синий со стороны антенн Wi-Fi индикатор сначала мигает часто ища сеть, после чего мигает реже, если найдена точка доступа
желтый со стороны антенн Интернет индикатор светится при наличии интернета
зеленый со стороны антенн Индикатор GPS Не светится при отсутствии GPS
оранжевый со стороны антенн Модем индикатор мигает

Начало работы

После подключения устройства к питанию его необходимо подключить к сети Интернет. Сделать это можно двумя способами:

  • с помощью Wi-Fi;
  • С помощью облака.
  1. Первый способ: С помощью WI-Fi
    1. находим в списке Wi-Fi устройство (NVR_IMEI-уникальный номер устройства)
    2. После этого вводим пароль к Wi-Fi напечатанному на наклейке устройства, в нашем случае это “NVR12345”
    3. Если все выполнено верно мы увидим подключившихся к сети:

  1. После этого вводим в вашем браузере адрес “10.42.0.1” вводим пароль и заходим в меню управления устройством.

  1. Второй способ: С помощью облачного сервисаhttps://device.bitrek.video/

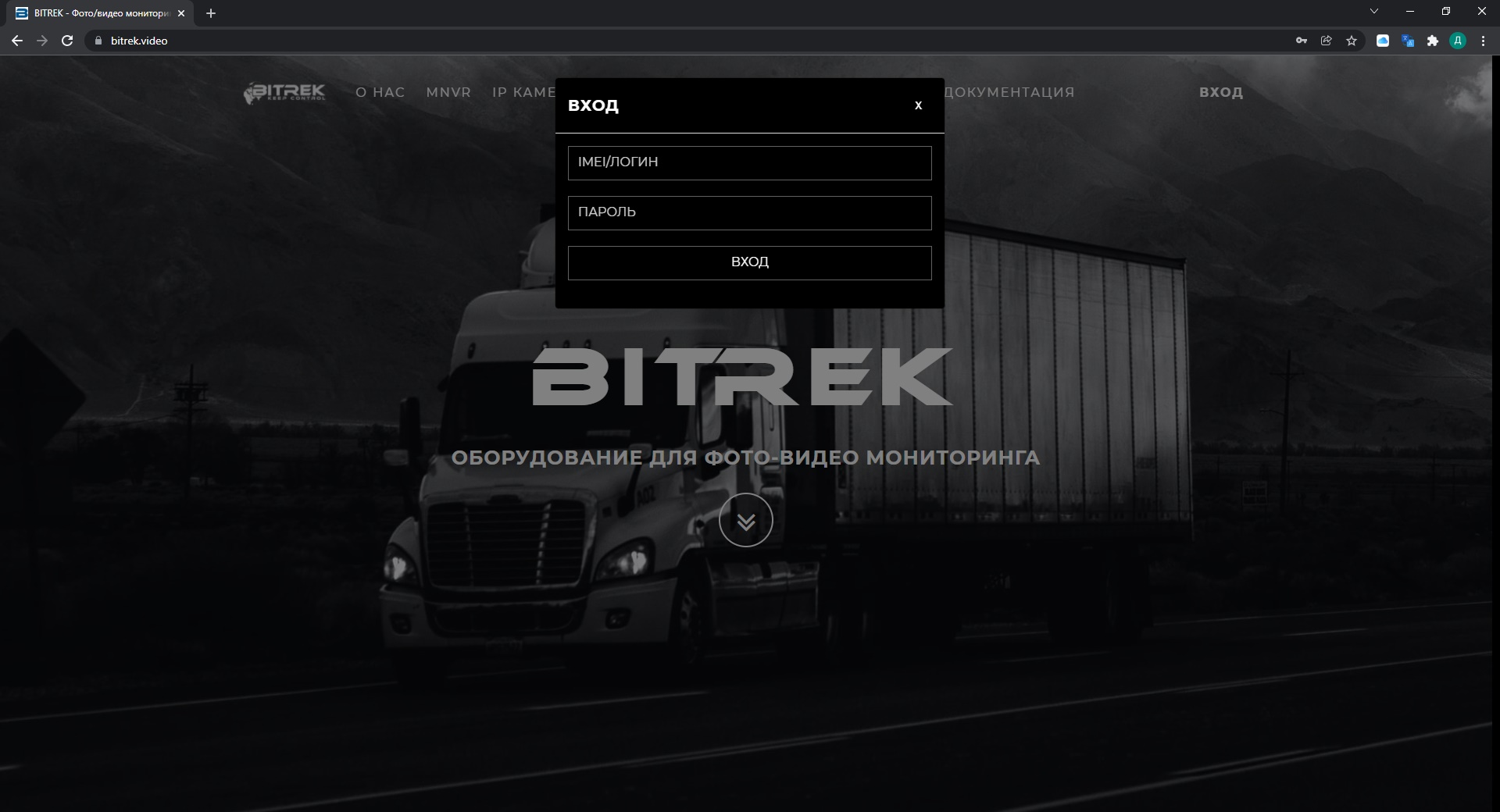

Заходим на сайт вводим IMEI и пароль напечатанный на наклейке устройства:

Готово! Мы в меню управления устройством
