Рекомендації із монтажу

В цьому розділі будуть висвітлені рекомендації з таких тем як:

  • Розпіновка роз'єму RJ45
  • Розпіновка кабелів які йдуть разом із пристроєм Bi-mNVR
  • Розпіновка роз'ємів пристрою Bi-mNVR
  • Підключення антен до пристрою Bi-mNVR
  • Основні моменти при монтажі

Розпіновка роз'єму RJ45

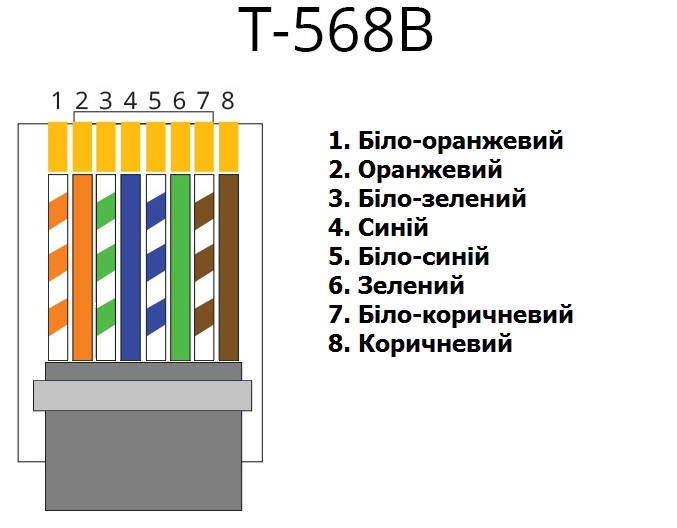

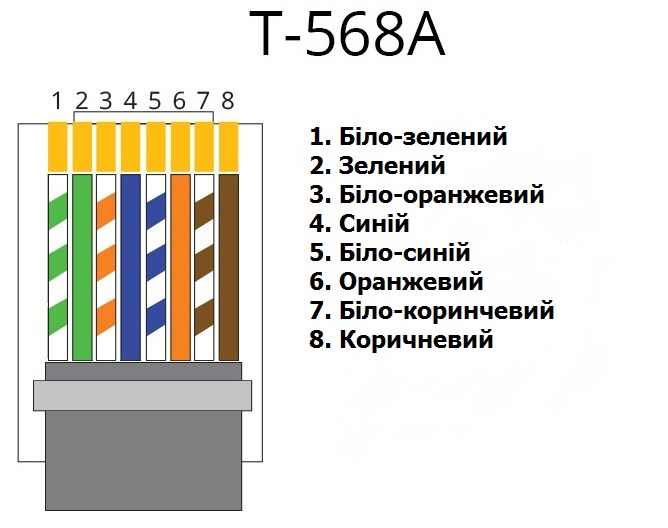

Існує два способи розпіновки роз'єму RJ45: T-568A та T-568B, тип розпіновки на швидкість передачі даних не впливає, тому вибирайте той, який вам більше вам до вподоби. Ми використовуємо T-568B.



Як обжати виту пару 8 жил

Нам знадобиться кримпер(обжимник), коннектор RJ45 та вита пара, ножиці

Крок 1:Зрізаємо верхню оболонку на кінці кабелю приблизно на 2,5 см від краю. Далі розмотуємо виті проводи та забираємо все лишнє

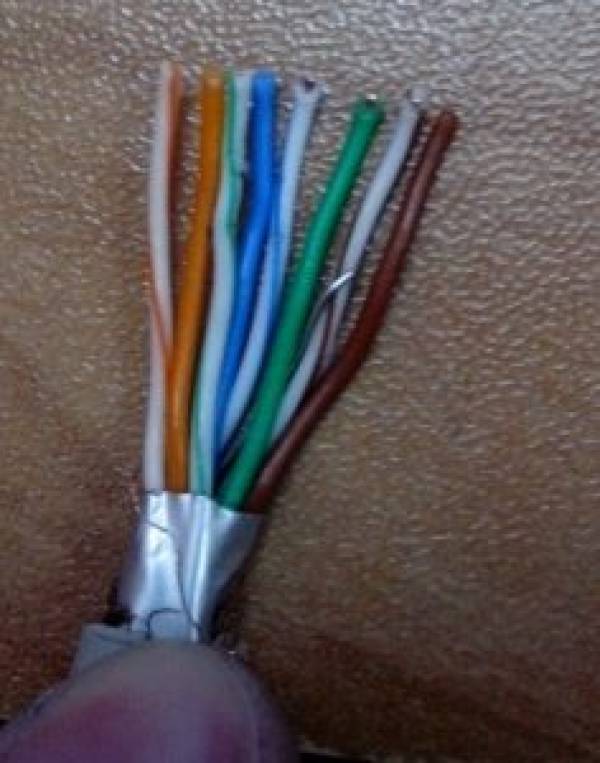

Крок 2:Зажимаєм проводи між пальцями та вирівнюємо їх. Сортуємо як було показано на малюнках вище


Крок 3:Вкорочуємо проводи так, щоб проводи виглядували приблизно на 1,5 см від краю ізоляції. Використайте ножиці щоб зробити прямий розріз по всім проводам

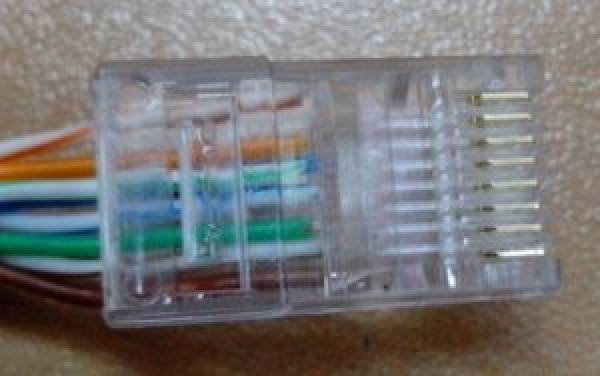

Крок 4:Обережно вставте всі 8 проводів в роз'єм RJ45 якомога далі, та переконайтеся що вони залишилися вирівненими та кожен колір потрапив у відповідний канал


Крок 5:Вставляємо до кінця проводу в роз'єм RJ45, перевіряємо послідовність проводів. Далі вставляємо конектор в кримпер в гніздо 'Р8' та обжимаємо конектор до характерного клацання

Призначення контактів пристрою Bi-mNVR

  • Роз'єми RJ45, тип T568B
Найменування Тип сигналу Призначення контакту
1 біло-оранжевий Сигнал TX+
2 оранжевий Сигнал TX-
3 біло-зелений Сигнал RX+
4 синій Живлення +CAM_PWR
5 біло-синій Живлення +CAM_PWR
6 зелений Сигнал RX-
7 біло-коричневий Живлення GND
8 коричневий Живлення GND

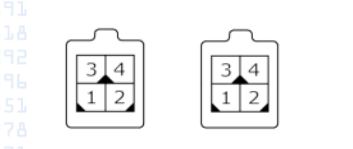

  • Роз'єми CONNECT-BUS


Найменування Тип сигналу Призначення контакту
1 GND Живлення Загальний провід (маса)
2 CAN L Вхід/Вихід Сигнал 'CAN_L' шини CAN
3 + Vin Живлення '+' бортового живлення
4 CAN H Вхід/Вихід Сигнал 'CAN_H' шини CAN
  • Роз'єм порту розширення


Найменування Тип сигналу Призначення контакту
1 GND Живлення Загальний провід (маса)
2 TX Вхід/Вихід Сигнал 'TX' порту розширення
3 + 3.3V Живлення Вихід живлення +3.3В
4 RX Вхід/Вихід Сигнал 'RX' порту розширення


Найменування Тип сигналу Призначення контакту
1 Dat_low 1 Вхід Дискретний вхід з активним '0'
2 Dat_high 1 Вхід Дискретний вхід з активною '1' №1
3 + 3.3V Вхід Аналоговий вхід
4 GND Живлення Загальний провід (маса)
5 Dat_high 1 Вхід Дискретний вхід з активною '0' №2. зарезервовано для сигналу запалювання
6 GND Живлення Загальний провід (маса)

Загальні рекомендації

Умови експлуатації

  • температура навколишнього середовища від -30°С до +80°С
  • відносна вологість повітря до 80% при +30°С
  • атмосферний тиск від 84 кПа до 107 кПа (від 630 до 800 мм.рт.ст.)

Рекомендації по монтажу

  • Зона розміщення пристрою повинна передбачати можливість підключення до нього роз'єму, з виключенням випадку його пошкодження,а також випадків впливу прямих сонячних променів та вологи
  • Рекомендоване місце монтажу приладу в автомобілі - під панеллю приладів, в горизонтальному положенні

Додаткові умови

  • При проведенні зварювальних робіт та під час ремонту транспортного засобу обов'язкове відключення роз'єму живлення і периферії від пристрою
  • напруга живлення не повинна перевищувати 36В. При недотриманні цієї умови пристрій може бути виведений з ладу

Умови транспортування та зберігання

  • Транспортування пристрою в транспортній упаковці виробника допускається всіма видами закритого наземного і морського транспорту (у залізничних вагонах, контейнерах, закритих автомашинах, трюмах і т.д.), допускається перевезення в герметизованих опалювальних відсіках літака.
  • Транспортування і зберігання повинні виконуватися в умовах, що відповідають умовам зберігання за ГОСТ 15150-69
  • Допустимий рівень ударних навантажень: удари з прискоренням в 2-5g при тривалості імпульсу в 5-10 мс
  • Повітря складського приміщення не повинно містити агресивних домішок, пилу, мастила, вологи, що перевищують норми згідно ГОСТ 12.1.005-88

Вимоги з техніки безпеки при виконанні робіт по встановленню та обслуговуванню пристрою

  • При виконанні робіт по встановленню приладу повинні бути виконані організаційні і технічні заходи, які забезпечують безпеку робітз контрольно вимірювальним обладнанням, допоміжним устаткуванням і витратними матеріалами
  • Відповідальність за дотримання заходів безпеки покладається на технічний персонал, що здійснює встановлення пристрою, а також на працівників, що відповідають за обладнання на місці проведення робіт.
  • На місці проведення робіт необхідно дотримуватись вимог правил протипожежної безпеки у відповідності до ГОСТ 12.1.004 та електробезпеки відповідно до ГОСТ 12.1.019
  • На автомобільному транспорті в місці проведення робіт необхідно дотримуватися вимог правил охорони праці відповідно до ДНАОП 0.00-1.28-97
  • Щоб уникнути пошкодження, пристрій, рекомендується зберігати в протиударній упаковці.
  • Перед тим, як демонтувати пристрій, джерело живлення повинне бути вимкнено.
  • Забороняється встановлювати або знімати SIM карту при наявності живильної напруги на пристрої
