СИСТЕМА
Системні налаштування – розділ з налаштуваннями системи такими як:
- Часовий пояс;
- Сховище;
- Паттерн імен файлу;
- Інтервал відправлення системної інформації;
- URL серверу який приймає системну інформацію;
- Налаштування NTP серверу;
- Налаштування часу перезавантаження пристрою;
- Налаштування датчика запалення;
Час
Рисунок 1 – Час
Таблиця 1 – опис параметрів розділу Час
| Параметр | Опис параметру |
|---|---|
| Часовий пояс | Часовий пояс який буде встановлено на пристрою |
| Перехід на літній час | Величина сезонного переведення годиннику |
| Початок переходу на літній час DST | Налаштування переведення годиннику на «літній час» |
| Закінчення DST (зимовий час) | Налаштування переведення годиннику на «зимовий час» |
Обслуговування системи
Рисунок 2 – Розділ Обслуговування системи
Таблиця 2 – опис параметрів розділу Обслуговування системи:
| Параметр | Опис параметру |
|---|---|
| Сховище за замовчуванням | Сховище за умовчанням |
| Формат файлової системи пам’яті | NTFS або EXT4 (залежить від операційної системи) |
| Політика видалення файлів | Політика видалення файлів:99% |
| К-ть подійних файлів | Кількість файлів після яких починається видалення |
| Відсоток занятого місця | дискова квота для файлів – співвідношення файлів подій до циклічно записаних |
| Перезавантаження системи | Перезавантаження пристрою |
| Датчик запалювання, тайм-аут, с | Налаштування датчика запалення. При значенні >0 и відсутності запалення через вказаний інтервал часу відбудеться відключення пристрою. Даний датчик дозволяє підключати пристрій напряму до АКБ |
| Вимкнення камер | Вимкнення камер за відсутності запалювання |
Паттерн імені файлу – паттерн для налаштування назви створюваного файлу

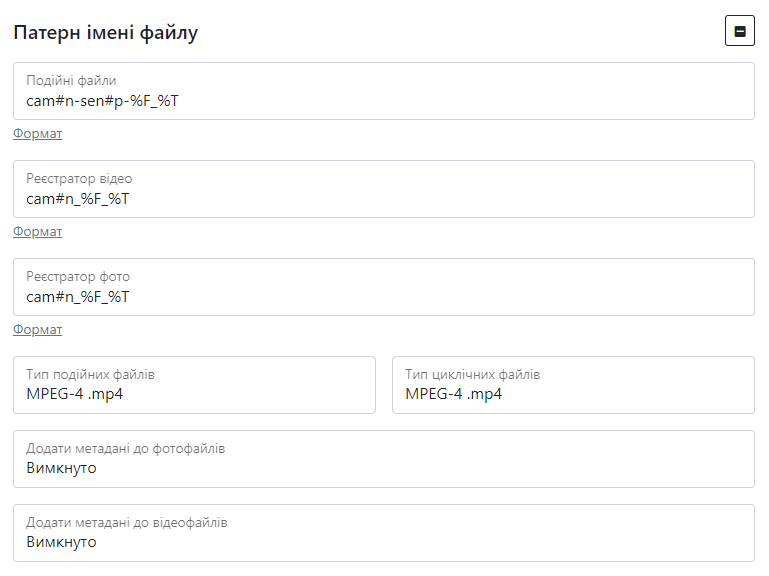

Рисунок 3 – Розділ Паттерн імені файлу
Таблиця 3 - Опис паттерну для налаштування назви створюваного файлу
| Паттерн | Опис паттерну |
|---|---|
| %% | знак % |
| %а | Місцева скорочена назва дня тижня (наприклад, Нд) |
| %А | Місцева повна назва дня тижня(наприклад Понеділок) |
| %b | Місцева скорочена назва місяця (наприклад, Січ) |
| %B | Місцева повна назва місяця(наприклад, Січень) |
| %c | Місцева дата та час (наприклад, Чт 18 Бер 2021 10:19:29) |
| %C | Століття; аналогічно %Y, окрім пропуску останніх двох символів(наприклад, 21) |
| %d | День місяця (наприклад, 01) |
| %D | Дата; аналогічно %m/%d/%y |
| %e | День місяця, доповнений пробілами; аналогічно %_d |
| %F | Повна дата; еквівалентно %Y-%m-%d |
| %g | Останні дві цифри року, який відповідає номеру тижня відповідно до ISO 8601 (див. %G) |
| %G | Рік який відповідає номеру тижня в році відповідно до ISO 8601 (див. %V); зазвичай має зміст тільки у поєднанні з %V |
| %h | Те саме, що і %b |
| %H | Година (00..23) |
| %I | Година (01..12) |
| %j | Номер дня в році (001..366) |
| %k | Година (0..23) |
| %l | Година (1..12) |
| %m | місяць (01..12) |
| %M | Хвилина (00..59) |
| %n | Новий рядок |
| %N | Наносекунди (000000000..999999999) |
| %p | Місцевий еквівалент AM або PM; пусто, якщо невідомо |
| %P | Аналогічно %p, але тільки в нижньому регістрі |
| %r | Місцевий 12-годинний час (наприклад, 11:11:04 PM) |
| %R | 24-годинний формат годин та хвилин; аналогічно %H:%M |
| %s | Число секунд, з 1970-01-01 00:00:00 UTC |
| %S | Секунда (00..60 |
| %t | Табуляція |
| %T | Час; аналогічно %H:%M:%S |
| %u | День тижня (1..7); 1 позначує понеділок |
| %U | Номер тижня в році, який починається з неділі (00..53) |
| %V | Номер тижня в році, який починається з понеділка, відповідно до ISO 8601 (01..53) |
| %w | День тижня (0..6), 0 позначає неділю |
| %W | Номер тижня в році, який починається з понеділка (00..53) |
| %x | Місцеве відображення дати (наприклад, 31.12.1999) |
| %X | Місцеве відображення часу (наприклад, 23:13:48) |
| %y | Останні дві цифри року (00..99) |
| %Y | Рік |
| %z | Часовий пояс у форматі `+ггхх`(наприклад, -0400) |
| %:z | Часовий пояс у форматі `+гг:хх`(наприклад, -04:00) |
| %::z | Часовий пояс у форматі `+гг:хх:сс`(наприклад, -04:00:00) |
| %:::z | Часовий пояс з достатньою кількістю двокрапок (наприклад, -04, +05:30) |
| %Z | Алфавітне скорочення часового поясу (наприклад, EDT) |
Також використовуються параметри mNVR.
Таблиця 4 – Параметри mNVR для налаштування назви створюваного файлу
| Параметр | Опис параметру |
|---|---|
| #n | номер камери |
| #c | тип контенту |
| #p | номер датчика |
| #i | IMEI пристрою |
Тип файлів – формат розширення файлу. Формат MP4 потребує повного завантаження файлу для відтворення, формат MKV підтримує відтворення не повністю завантажених файлів. При поганій якості зв’язку рекомендується MKV
Конфігурація серверу
Рисунок 4 – Розділ Конфігурація серверу
Таблиця 5 – Опис параметрів розділу Конфігурація серверу
| Параметр | Опис параметру |
|---|---|
| Сервер системної телеметрії URL | URL серверу, який обробляє та зберігає системну інформацію |
| Сервер системної телеметрії Інтервал | Інтервал відправлення системної інформації на заданий сервер |
| Сервер DNS | ІР адреса інтернет серверу |
| Сервер NTP | Адреса та порт NTP серверу синхронізації часу |
| PORT | Номер порту |
Управління живленням камер по VIN

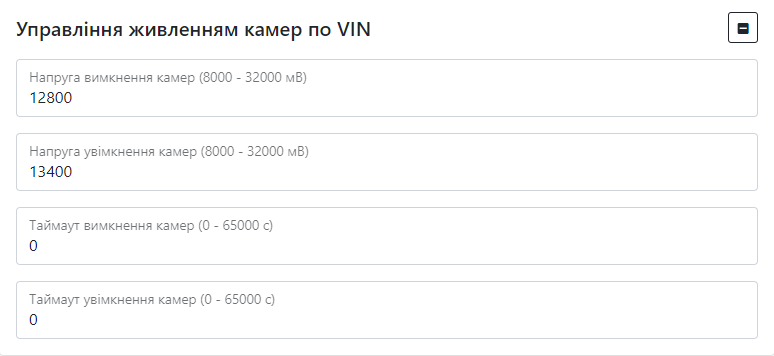

Рисунок 6 – Управління живленням камер по VIN
Таблиця 7 – Управління живленням камер по VIN
| Параметр | Опис параметру |
|---|---|
| Напруга вимкнення камер (8000-32000 mB) | Значення напруги при якій камери вимикаються |
| Напруга увімкнення камер (8000-32000 mB) | Значення напруги при якій камери вмикаються |
| Таймаут вимкнення камер (0-65000 с) | Час вимкнення камери, відлік якого починається зі зникненням напруги |
| Таймаут увімкнення камер (0-65000 с) | Час увімкнення камери, відлік якого починається із появою напруги |
Для встановлення налаштувань за умовчанням потрібно натиснути кнопку За замовчуванням.
Для застосуванням налаштувань NVR необхідно натиснути кнопку Зберегти налаштування
