FTP
В данном разделе можно установить следующие параметры:
Для событийных файлов:
- Статус клиента FTP для событийных файлов
- URL адрес FTP сервера для событийных файлов
- Имя пользователя и пароль для FTP клиенту событийных файлов
- Root папку на сервере, и папку куда будет загружаться фото и видео
- Приоритет отправки файлов на сервер и количество одновременно отправленных файлов
- Интерфейс отправки на сервер событийных файлов
Для циклически записываемых файлов:
- Статус клиента FTP
- URL адрес FTP сервера
- Имя пользователя и пароль для FTP клиента
- Root папку на сервере, и папку куда будет загружаться фото и видео
- Интерфейс отправки на сервер
Также в устройстве предусмотрен доступ к внутреннему хранилищу, используя встроенный FTP сервер

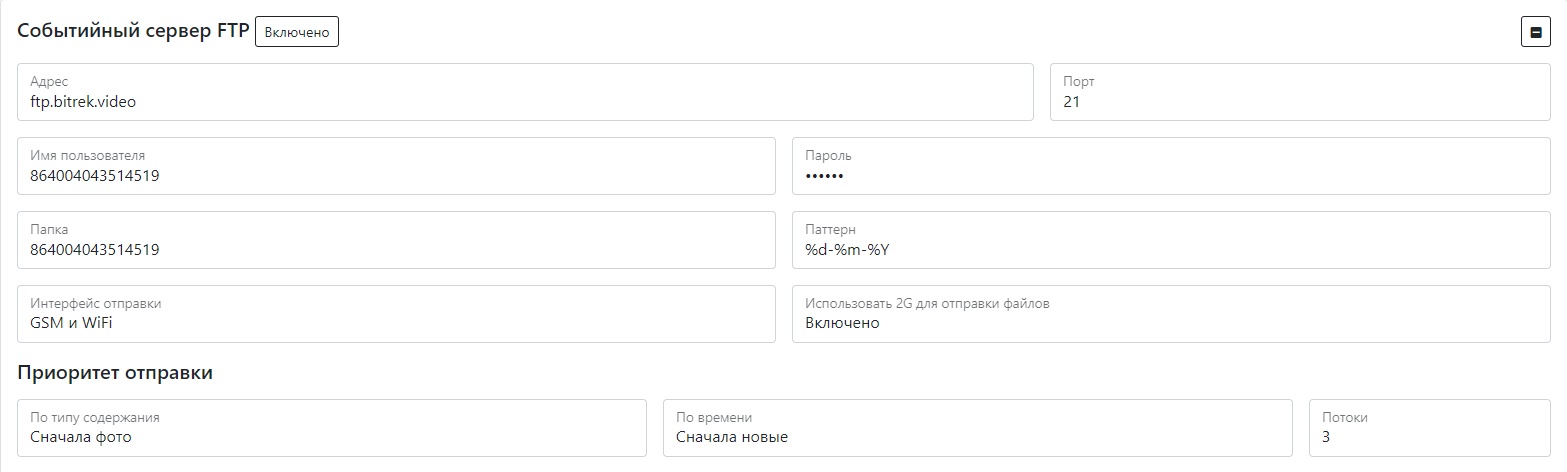

Рисунок 1 – Раздел FTP
Таблица 1 – Настройка клиента событийных файлов
| Параметр | Описание параметра |
|---|---|
| Адрес | ссылки на FTP сервер для сохранения фото и видео. Может быть как URL сайта, так и IP-адресом |
| Порт | порт FTP сервера |
| Имя пользователя | Имя пользователя для FTP сервера |
| Пароль | пользовательский пароль FTP серверу |
| Папка | Корневая папка, в которую будут отправлены файлы из DVR. При нажатии на кнопку Set folder value=DVR IMEI именем папки будет установлено IMEI устройства. Если на сервере нет папки с таким названием – попытка создания папки при первом подключении |
| Патерн | Настройка формата сотворения папки. Формат Настройки указаны в таблице 2. Для использования типа типа данных (Photo или Video) необходимо указать ключ #T |
| Интерфейс отправки | Интерфейс отправки на сервер через Wi-Fi или через другой интерфейс |
| Использовать 2G для отправки файлов | Включить или выключить 2G для отправки файлов |
| По типу содержимого | приоритет отправки – сначала фото, затем видео и наоборот |
| По времени | Приоритет отправки – сначала новые файлы затем старые и наоборот |
| Потоки | Количество потоков отправки на сервер |
Таблица 2 – Описание паттерна для настройки названия создаваемой папки
| Паттерн | Описание паттерна |
|---|---|
| %% | знак % |
| %а | Местное сокращенное название дня недели (например, Вс) |
| %А | Местное полное название дня недели (например, Понедельник) |
| %b | Местное сокращенное название луны (например, Сечь) |
| %B | Местное полное название месяца (например, Январь) |
| %c | Местная дата и время (например, Чт 18 Мар 2021 10:19:29) |
| %C | Века; аналогично %Y, за исключением пропуска последних двух символов(например, 21) |
| %d | День месяца (например, 01) |
| %D | Дата; аналогично %m/%d/%y |
| %e | День месяца, дополненный пробелами; аналогично %_d |
| %F | Полная дата; эквивалентно %Y-%m-%d |
| %g | Последние две цифры года, соответствующие номеру недели в соответствии с ISO 8601 (см. %G) |
| %G | Год соответствующий номеру недели в году в соответствии с ISO 8601 (см. %V); обычно имеет содержание только в сочетании с %V |
| %h | То же, что %b |
| %H | Час (00..23) |
| %I | Час (01..12) |
| %j | Номер дня в году (001..366) |
| %k | Час (0..23) |
| %l | Час (1..12) |
| %m | месяц (01..12) |
| %M | Минута (00..59) |
| %n | Новая строчка |
| %N | Наносекунды (000000000..999999999) |
| %p | Местный эквивалент AM или PM; пусто, если неизвестно |
| %P | аналогично %p, но только в нижнем регистре |
| %r | Местное 12-часовое время (например, 11:11:04 PM) |
| %R | 24-часовой формат часов и минут; аналогично %H:%M |
| %s | Число секунд, с 1970-01-01 00:00:00 UTC |
| %S | Секунда (00..60) |
| %t | Табуляция |
| %T | Время; аналогично %H:%M:%S |
| %u | День недели (1..7); 1 обозначает понедельник |
| %U | Номер недели в году, начинающийся с воскресенья (00..53) |
| %V | Номер недели в году, начинающийся с понедельника, в соответствии с ISO 8601 (01..53) |
| %w | День недели (0..6), 0 обозначает воскресенье |
| %W | Номер недели в году, начинающийся с понедельника (00..53) |
| %x | Местное отображение даты (например, 31.12.1999) |
| %X | Местное отображение времени (например, 23:13:48) |
| %y | Последние две цифры года (00..99) |
| %Y | Год |
| %z | Часовой пояс в формате `+ггхх` (например, -0400) |
| %:z | Часовой пояс в формате `+гг:хх`(например, -04:00) |
| %::z | Часовой пояс в формате `+гг:хх:сс`(например, -04:00:00) |
| %:::z | Часовой пояс с достаточным количеством двоеточий (например, -04, +05:30) |
| %Z | Алфавитное сокращение часового пояса (например, EDT) |
Рисунок 2 – FTP сервер для регистратора фото
Таблица 3 –Настройка клиенту циклических фото
| Параметр | Описание параметра |
|---|---|
| Адрес | ссылки на FTP сервер для сохранения фото и видео. Может быть как URL сайта, так и IP-адресом |
| Порт | порт FTP сервера |
| Имя пользователя | Имя пользователя для FTP сервера |
| Пароль | пользовательский пароль FTP серверу |
| Папка | Корневая папка, в которую будут отправлены циклически записанные фото с NVR. Если на сервере нет папки с таким именем – будет попытка сотворения папки при первом подключении |
| Патерн | Настройка формата сотворения папки. Формат Настройки указаны в таблице 2 |
| Интерфейс отправки | Интерфейс отправки циклически записанных фото на сервер |
| Использовать 2G для отправки файлов | Включить или выключить 2G для отправки файлов |
| По времени | Приоритет отправки – сначала новые файлы затем старые и наоборот |

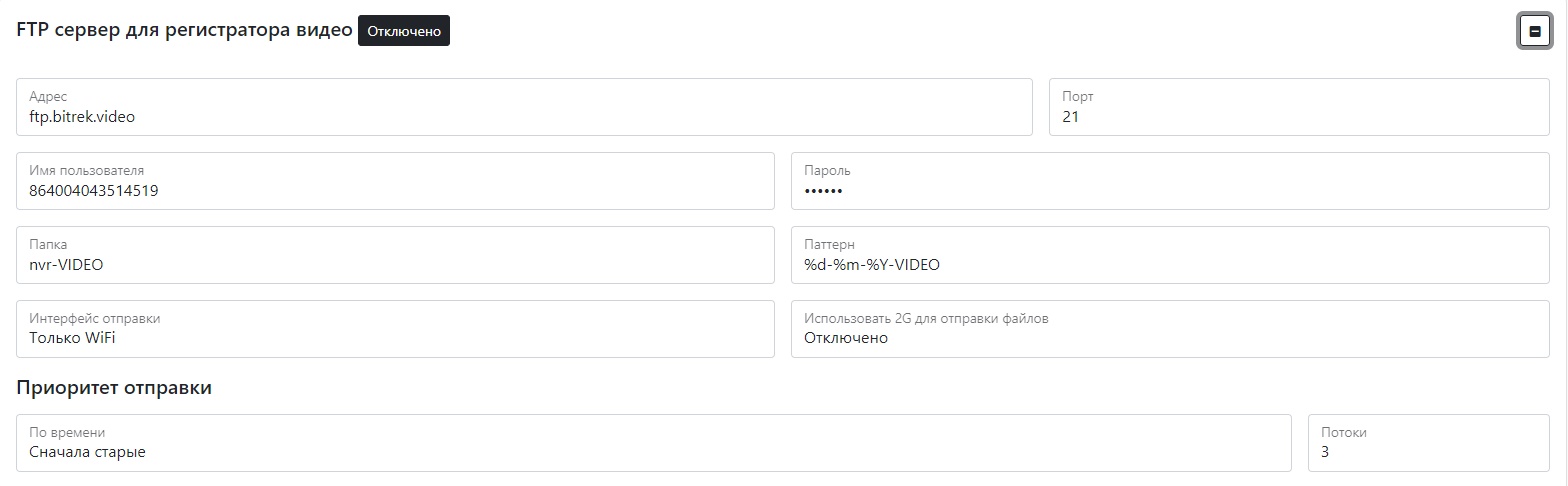

Рисунок 3 – FTP сервер для регистратора видео
Таблица 4 –Настройка клиента циклических видео
| Параметр | Описание параметра |
|---|---|
| Адрес | ссылки на FTP сервер для сохранения фото и видео. Может быть как URL сайта, так и IP-адресом |
| Порт | порт FTP сервера |
| Имя пользователя | Имя пользователя для FTP сервера |
| Пароль | пользовательский пароль FTP серверу |
| Папка | Корневая папка, в которую будут отправлены циклически записанные видео с NVR. Если на сервере нет папки с таким именем – будет попытка сотворения папки при первом подключении |
| Патерн | Настройка формата сотворения папки. Формат Настройки указаны в таблице 2. |
| Интерфейс отправки | Интерфейс отправки циклически записанных видео на сервер |
| Использовать 2G для отправки файлов | Включить или выключить 2G для отправки файлов |
| По времени | Приоритет отправки – сначала новые файлы затем старые и наоборот |
Для установки настроек по умолчанию нажмите кнопку По умолчанию.
Для применения настроек NVR необходимо нажать кнопку Сохранить настройки
